产品特性IPX34 | 是否进口否 |
产地广东广州 | 加工定制是 |
品牌岳信 | 型号YX-IPX34B-R200 |
订货号YX-IPX34B-R200-2568 | 货号YX-IPX34B-R200-2565 |
产品规格304不锈钢 | 外形尺寸长955*进深690*高1415mmmm |
重量300Kg | 产品用途滴水测试防水 |
是否跨境货源否 |
深圳智能佩戴电子产品防水检 IPX34淋雨试验箱【2年***】YX-IPX34B-R200
IPX34淋雨试验箱
l 产品简介
IPX34淋雨试验箱适用于进行产品的IPX3、IPX4防水等级测试。外壳由国产***钢板加工而成,表面喷涂烤漆,美观***。内箱及转台全部采用SUS304#不锈钢板制造,确保长时间使用不生锈。

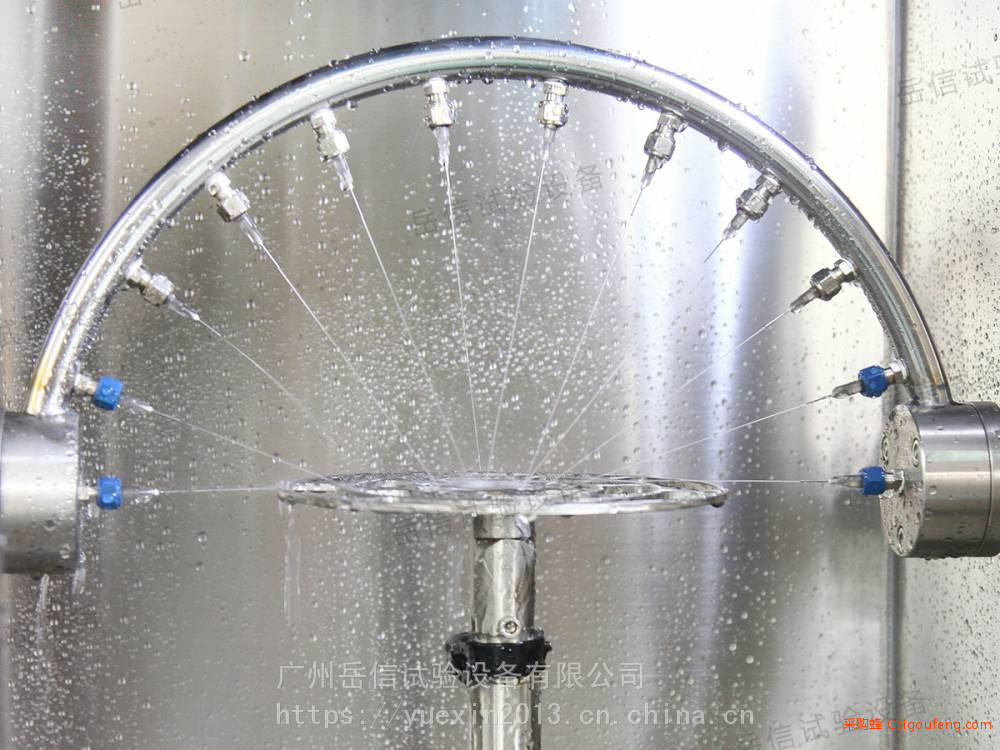

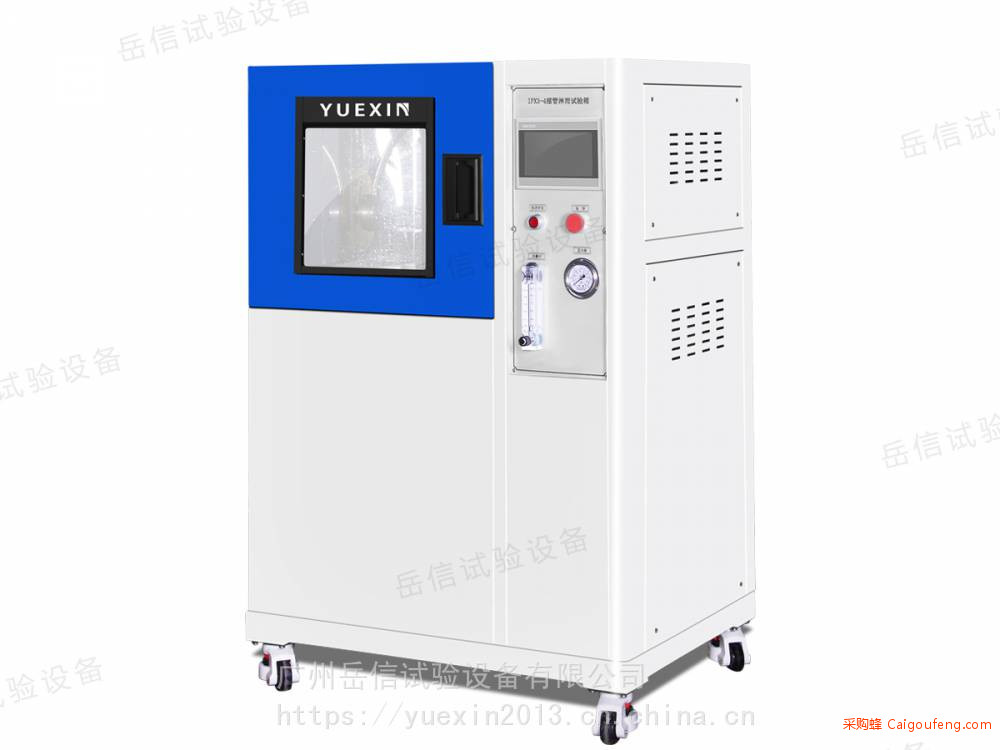

l 产品图片
l 适用领域
灯具、家用电器、汽车配件及其他电子电工产品。
l 执行标准
符合 IEC60529:1989 +A1:1999 +A2:2013 《Degrees of protection provided by enclosures(IP Code)》、GB/T4208-2017《外壳防护等级(IP 代码)》14.2.3、14.2.4 条款与图 4 及 GB7000.1《灯具 部分:一般要求与试验》9.2.4、9.2.5 条款及图 9.4 要求。
l 设备参数
七.技术参数 | 结构参数 | |
摆管尺寸 | R200mm | |
内箱尺寸 | 约 长500*进深500*高500mm | |
外尺寸 | 约 长955*进深690*高1415mm | |
喷水孔尺寸 | 直径0.4mm | |
摆管内径 | 15mm | |
样品转台直径 | 直径200mm | |
功能参数 | ||
流量 | 0-1L/min | |
转台承重 | 50kg | |
转台高度范围 | 150-250mm | |
转台转动速度 | 1-5r/min(***可调) | |
转台转动方式 | 一直正转/正反转交替 | |
摆管角度 | 120?(IPX3)、350?(IPX4)或自定义设定 | |
摆管摆动速度 | 240°来回4S、720°来回12S(***控制)或自定义设定 | |
电气参数 | ||
设备电源 | 220V | |
试验样品电源 | 220V | |
设备功率 | 1.0KW | |
保护功能 | 漏电保护、缺水保护、短路保护 |

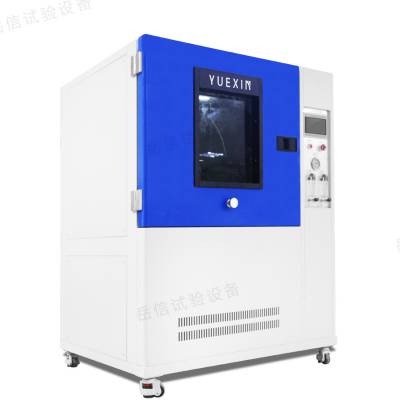

l 产品细节
l 产品特性
1、适用于进行产品的IPX3、IPX4防水等级测试。
2、外壳由国产***钢板加工而成,表面喷涂烤漆,美观***。
3、内箱及转台全部采用SUS304#不锈钢板制造,确保长时间使用不生锈。
4、箱式结构;自带水箱,循环用水;自动控制进水,并有低水位检测,有效防止水泵缺水干转而损坏。
5、门上有透明观察窗(钢化玻璃材质),箱内安装有LED照明灯,方便观察内部测试情况。
6、摆管驱动采用松下伺服电机,摆管速度,角度***可调,不存在失步问题(失步:会造成摆管动作失常,撞向中间的转台轴,造成设备损坏)
7、转台驱动:使用国产***步进电机,速度及角度可在触控屏上设定(可调),在标准范围内***无级可调,并能自动控制正反转动(正反转:适合带样品通电测试,防止绕线)。
8、试验箱安装有样品电源插座(AC220,10A),样品电源通断电时间可通过程序控制:停电(0-999min)—通电(0-999min)—停电(0-999min),适用于样品在测试中需要通断电。
9、测试时间可在触控屏上设定,设定范围为:0-999min(可调)。
10、过滤措施:标配***的过滤器,能有效过滤自来水中的杂质;滤芯可定期更换。
11、核心控制系统采用7寸触摸屏+松下PLC,电器元件采用如LS、欧姆龙等进口品牌,接线工艺符合***要求,电板布局合理,接线牢固,标示清楚。
12、设备底座配有4个活动带刹脚轮,方便移动和固定。
